Generator de curent diesel STAGER YDY18S3 trifazat 14 kW pornire electrica ATS optional

Alternator Y164D, grad de protectie IP23, clasa de izolatie H;

Tampoane anti-vibratii;

Structura compacta, greutate si dimensiuni reduse;

Filtru de aer uscat, filtru de combustibil, filtru ulei;

Intrerupator retea electrica tip MCB (miniature circuit breaker);

Buton de oprire in caz de urgenta montat la exteriorul carcasei;

2 prize monofazate de 16A;

Capace protectie borne curent electric (pentru a restrictiona accesul sau atingerea accidentala)

Carcasa insonorizata cu usi de acces pentru interventii de mentenanta si reparatii;

Usile de acces ale generatorului sunt dotate cu chedere din cauciuc;

Fante de aerisire dotate cu grilaj de protectie pentru a evita patrunderea obiectelor mari din exterior in interiorul generatorului;

Fereastra de vizionare a panoului de control, aflat pe o usa ce se poate incuia;

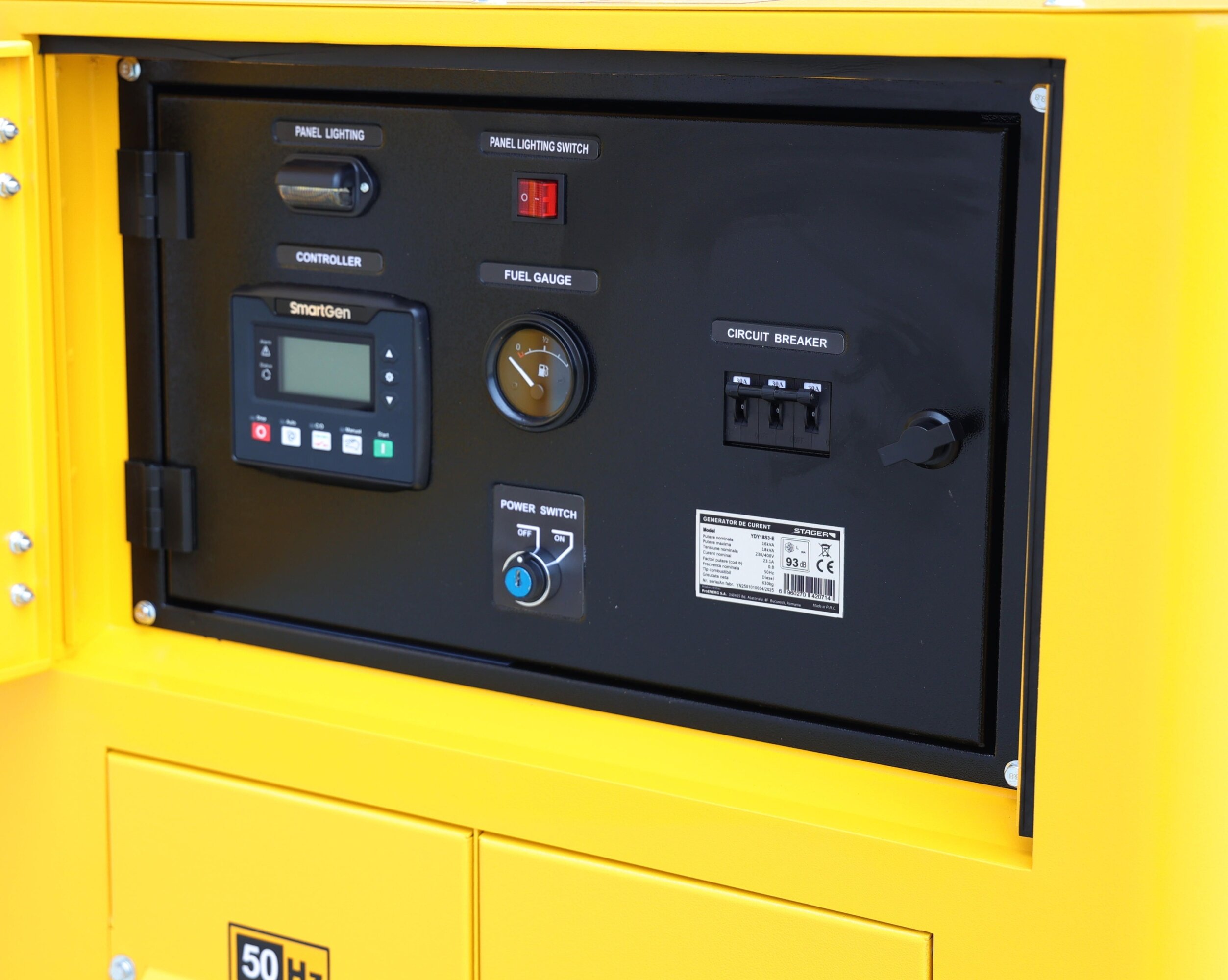

Panou de control SmartGen HGM 4020;

Baterie de pornire 12V, suport si cabluri;

Teava de esapament, sifon de evacuare, flansa, toba de esapament;

Sasiul este dotat cu inele de ridicare si fante pentru incarcare/descarcare cu ajutorul motostivuitoarelor.

Conector ATS

Kit roti

Baterie

Display Digital

Dotat cu preincalzire

Optional:
– ATS
– Modul conectare GSM CMM366A-4G

Putere nominala: 16 kVA / 13 kW

Putere maxima: 18 kVA / 14 kW

Tensiune nominala: 230/400 V

Frecventa: 50 Hz

Curent nominal: 23.1 A

Factor de putere (cos Φ): 0.8

Capacitate rezervor combustibil: 100 L

Autonomie @ 100% sarcina: 21 ore

Nivel de zgomot LwA: 96 dB(A)

Grad de protectie: IP23

Dimeniuni (LxWxH): 1450x790x1050 mm

Greutate neta: 630 kg

Panoul de control: SMARTGEN HGM 4020

Model alternator: Y164D

Tip cablare: Conexiune in stea

Putere nominala: 12.8 kW

Eficienta: 81.6%

Excitatie: Auto-excitatie

TIF (factorul de influenta telefonica): < 50

THF (distorsiuni datorate armonicilor): < 2%

Clasa de izolatie: H

Grad de protectie: IP23

Numar rulmenti: 1

Faza / Poli: 3

Factor de putere: 0.8

Reglare tensiune: Stare constanta: ≤±1%, Stare instantanee: 3%

Altitudine: 1000 m

Supraturatie (min-1): 20%

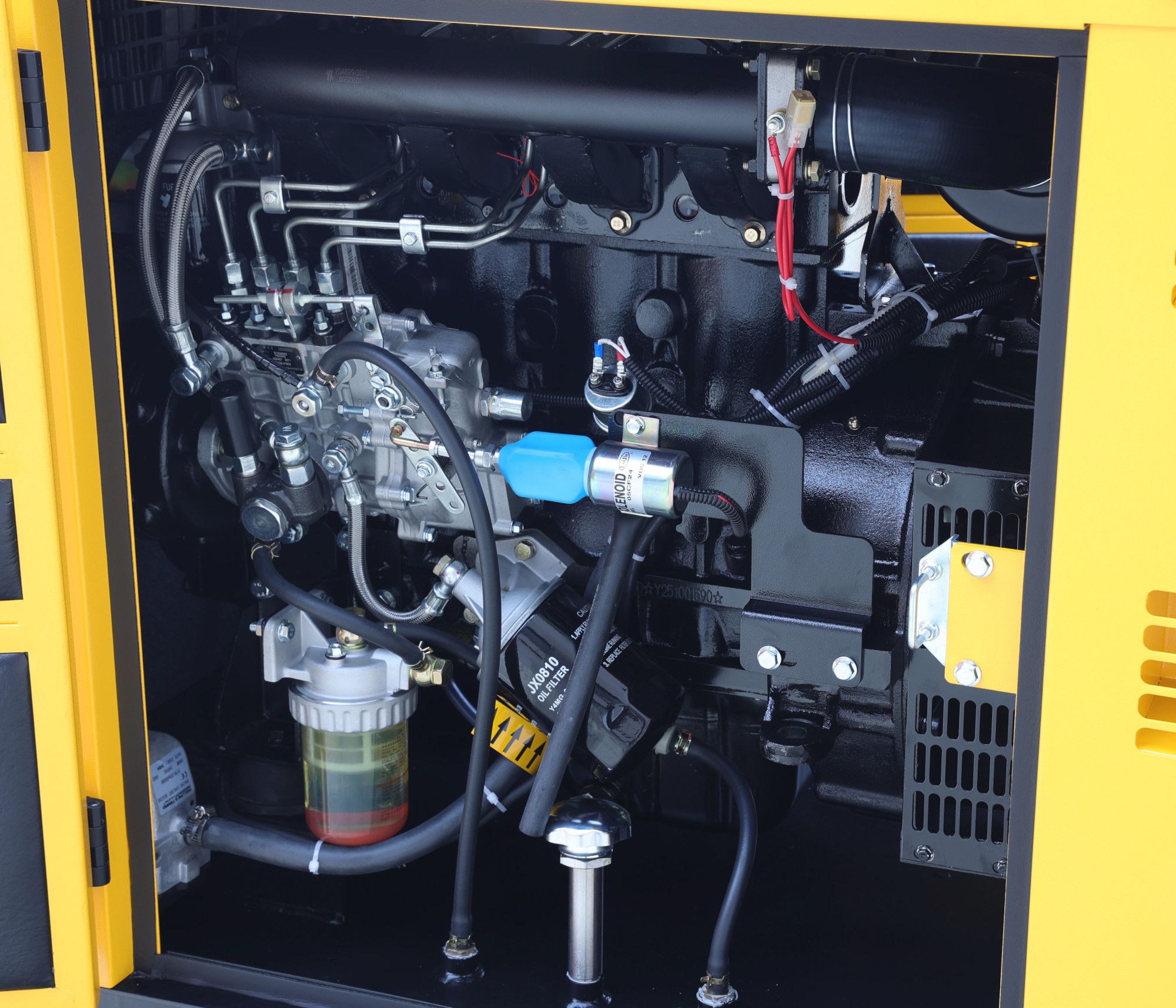

Model motor: YND485D

Tip motor: Motor diesel, 4-timpi, 4 cilindri in linie, racire cu apa

Putere nominala @1500rpm: 17 kW

Alezaj x Cursa: 85×95 mm

Capacitate cilindrica: 2.156 L

Rata de compresie: 18:1

Tip regulator: Mecanic

Tip aspiratie: Natural

Rezistenta max. la admisie: 3.5 kPa

Debit aer: 1.21 m³/min

Temperatura gazelor evacuate (dupa Turbo): 550ºC

Debit gaze evacuate: 3.12 m³/min

Contrapresiune max. evacuare: 6 kPa

Capacitate baie de ulei: 5.5 L

Tip ulei: PRO 10W-30, SAE 15W-40

Consum ulei (ca % din consum combustibil): 0.71%

Avertizare presiune scazuta ulei: 100 kPa

Capacitate lichid racire pentru motor: 4 L

Capacitate lichid racire (cu radiator): 7.9 L

Temperatura max. avertizare lichid racire: 95ºC

Temperatura max. a radiatorului: 50ºC

Tip injectie: Injectie directa

Consum combustibil (50%): 2.78 L/h

Consum combustibil (75%): 3.73 L/h

Consum combustibil (100%): 4.71 L/h

Capacitate electromotor: 3 kW

Tensiune pornire: 12 V

Capacitate acumulator: 45 Ah

Panoul SmartGen HGM4020 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie, etc.

Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) si un calculator. Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.

Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli;

Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS;

Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie;

Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB (sau interfata RS485) folosind un PC;

Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator;

Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, tensiune redresor, numar ore de functionare, numar porniri;

Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului.

Tensiune de alimentare: 8 ~ 35 Vcc

Consum energie: < 3W (Mod standby: ≤ 2W)

Temperatura de functionare: (-25 ~ +70)ºC

Frecventa alternator: 50 / 60 Hz

Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W

Interval intrare tensiune alternator

– 3P4W (trifazat 4 fire): 15Vca – 360Vca (ph-N)

– 3P3W (trifazat 3 fire): 30Vca – 620Vca (ph-ph)

– 1P2W (monofazat 2 fire): 15Vca – 360Vca (ph-N)

– 2P3W (bifazat 3 fire): 15Vca – 360Vca (ph-N)

Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS)

Frecventa senzorului de turatie: 10000 Hz (max.)

Releu iesire pornire: 5A 28Vcc la iesirea sursei

Releu iesire combustibil: 5A 28Vcc la iesirea sursei

Relee de iesire programabile: 4 (1A 28Vcc la iesirea sursei)

Grad de protectie: IP65

AMF: DA

Detectare & Afisare kW/A: DA

Interfata programabila: USB / RS485

Port CANBUS: DA

Intretinere: DA

Jurnal inregistrari: DA

Functie de pornire in caz de urgenta: DA

Nota importanta: Acest generator necesita o configurara specifica a panoului de automatizare, executata de specialistii nostri la momentul instalarii/punerii in functiune. Daca achizitionati acest produs fara automatizare sau fara serviciile noastre de instalare, va rugam sa specificati configuratia in care veti utiliza pentru a va face (gratuit) aceasta configurare inainte de livrare. Configurarea ulterioara va necesita costuri suplimentare pentru deplasarea unei echipe in teren.

Aceasta asigura incalzirea lichidului de racire al motorului la temperaturi scazute.

Asigură încălzirea motorului pentru porniri rapide și usoare.

Reduce timpul pentru a se ajunge la temperatura de operare a motorului.

Imbunatateste rapid ajungerea motorului la turatia de lucru.

Consum de lucru intre 750W si 2250W in functie de dimensiunea sistemului de racire.

Carcasa din Aluminiu este rezistenta in timp si rezista la lovituri accidentale.

Controleaza temperatura folosind un termostat de reglare.
