Schema montaj pompa submersibila cu presostat electronic

Instalarea unei pompe submersibile este una dintre cele mai eficiente soluții pentru alimentarea cu apă a unei locuințe, a unei cabane sau a unei grădini. Totuși, simpla alegere a unei pompe nu este suficientă. Pentru a funcționa corect, în mod automatizat și fără intervenții frecvente, sistemul trebuie echipat cu un presostat electronic, care controlează pornirea și oprirea pompei în funcție de presiunea din instalație.

Presostatul electronic elimină nevoia de a porni manual pompa, protejează motorul în caz de lipsă de apă și reduce riscul de uzură prematură. În acest articol vei găsi toate informațiile de care ai nevoie pentru a realiza un montaj corect și sigur al unei pompe submersibile cu presostat electronic: de la explicații tehnice pe înțelesul tuturor, până la schema electrică și hidraulică, pașii de instalare, greșeli frecvente și recomandări practice bazate pe experiențe reale.

Cum funcționează o pompă submersibilă cu presostat electronic

Pompele submersibile destinate uzului casnic funcționează, în mod obișnuit, împreună cu un presostat care controlează pornirea și oprirea în funcție de presiunea apei din instalație. Presostatul electronic detectează scăderea presiunii (atunci când se deschide un robinet, spre exemplu) și trimite comanda de pornire către pompă. Când consumul de apă se oprește, presiunea revine la un nivel stabil, iar presostatul întrerupe automat alimentarea cu curent a pompei.

Sistemul asigură astfel o funcționare automată și constantă, fără ca utilizatorul să mai fie nevoit să pornească sau să oprească pompa manual. De asemenea, presostatul menține presiunea optimă în instalație, prevenind fluctuațiile supărătoare.

De ce să alegi un presostat electronic în locul celui mecanic

Presostatele mecanice, deși încă folosite în anumite sisteme, necesită reglaje mai dese și sunt mai sensibile la impurități sau variații de tensiune. În schimb, presostatul electronic oferă:

• Automatizare completă, fără reglaje frecvente;
• Protecție la funcționare fără apă (funcție anti–mers în gol);
• Afișaj digital sau indicatori LED, pentru o monitorizare ușoară;
• Instalare compactă, direct pe țeavă, fără nevoia unei camere tehnice complexe.

Acesta este motivul pentru care tot mai mulți utilizatori aleg presostatele electronice moderne – mai fiabile, mai sigure și mai simplu de utilizat.

Una dintre cele mai importante funcții ale unui presostat electronic modern este protecția la lipsa de apă. În cazul în care sursa de apă scade sub nivelul de absorbție al pompei (de exemplu, într-un puț sau foraj secat), presostatul detectează lipsa presiunii și oprește alimentarea cu curent. Acest mecanism previne defectarea motorului prin supraîncălzire sau rulaj în gol, ceea ce ar duce la o reparație costisitoare sau chiar înlocuirea pompei.

Componente cheie și accesorii recomandate

Pentru un sistem complet și funcțional cu pompă submersibilă și presostat electronic, este esențial să utilizezi accesoriile de pompe potrivite, de calitate, compatibile între ele. Iată ce nu trebuie să lipsească dintr-un montaj eficient:

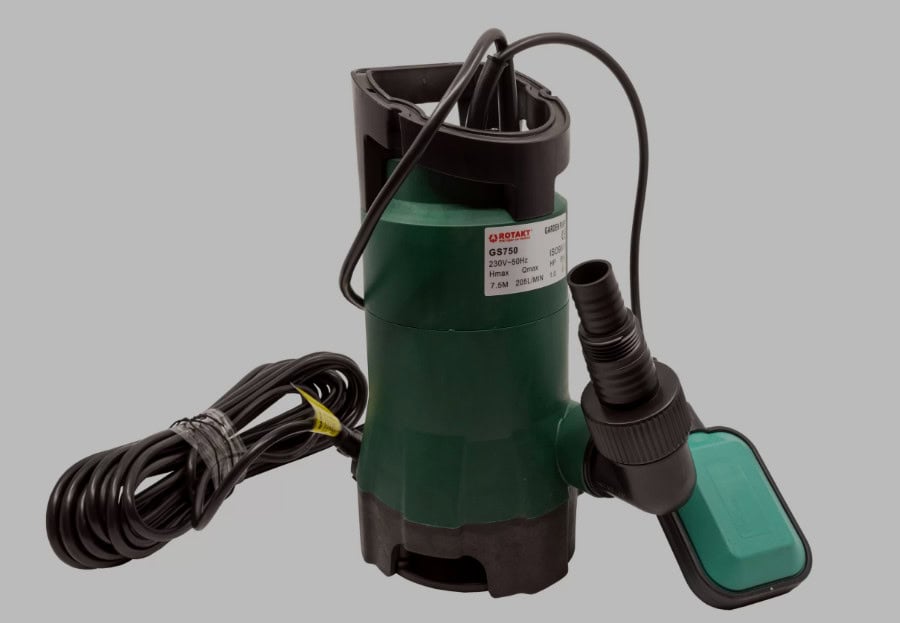

Pompa submersibilă

Este componenta centrală a sistemului. Alege un model compatibil cu aplicația ta (irigații, alimentare casnică, ridicare presiune etc.). Pentru uz domestic, sunt frecvent folosite pompe cu putere între 750 W și 1100 W, cu diametru de 4” și debit de până la 100 litri/minut. Pompele submersibile de calitate sunt echipate cu cablu de alimentare etanș și dispun de protecții împotriva suprasarcinii sau a funcționării în gol (în cazul celor mai moderne).

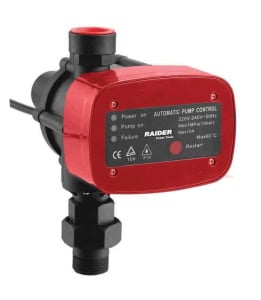

Presostat electronic

Dispozitivul care pornește și oprește automat pompa în funcție de consum. Printre cele mai populare modele se numără PressSystem, Brio Tank, SuperPres sau PM 5-e. Acestea sunt compatibile cu majoritatea pompelor submersibile monofazate și pot fi montate direct pe coloană sau în instalația de suprafață. Verifică dacă presostatul are filetul de 1” și dacă suportă puterea pompei tale.

Vas de expansiune

Deși unii utilizatori cred că presostatul electronic înlocuiește vasul de expansiune, acesta rămâne esențial pentru a amortiza șocurile de presiune și pentru a reduce numărul de porniri/opriri ale pompei. Se recomandă un vas cu capacitate minimă de 50 de litri pentru uz casnic. În sistemele fără vas, pompa poate porni și opri la fiecare acționare a unui robinet, ceea ce duce la uzură accelerată.

Alte componente esențiale:

• Supapă de sens (supapă unidirecțională) – previne întoarcerea apei în coloană, obligatorie în orice sistem cu presostat electronic;
• Racorduri, coturi, niplu, robineți de golire – pentru conectarea elementelor între ele;
• Manometru – opțional, dar util pentru monitorizarea presiunii;
• Conectori electrici, protecție cu siguranță automată și eventual tablou electric – pentru siguranța sistemului;
• Țeavă PEX sau PVC, furtun de presiune, coliere de prindere și bandă de teflon (PTFE).

Schema electrică și hidraulică explicate în detaliu

O instalare corectă pornește de la înțelegerea circuitului de funcționare, atât din punct de vedere electric, cât și hidraulic. Mai jos explicăm pe scurt cele două tipuri de schemă, într-un mod ușor de urmărit pentru orice utilizator.

Schema electrică – cum se conectează pompa la rețea

Presostatul electronic se montează între sursa de curent și pompă. Practic, cablul de alimentare de la panou sau priză ajunge în presostat, iar de acolo pleacă spre pompă. De obicei, se lucrează cu:

• Pompe monofazate (230V) – cele mai frecvente în aplicații casnice;
• Presostate care suportă sarcini de până la 1.1 kW.

Toate conexiunile trebuie realizate etanș, în cutii de conexiune protejate IP55 sau IP65, iar firul de împământare trebuie conectat corect. Este recomandat să folosești siguranțe automate și eventual protecții la supratensiune.

Schema hidraulică – cum curge apa în sistem

Iată fluxul tipic într-o instalație standard:

1. 1. Pompa submersibilă este coborâtă în puț sau fântână;

• Apa este trasă prin țeava de refulare (de obicei PEX sau PVC) și ajunge la supapa de sens, care împiedică întoarcerea apei în puț;

• Urmează presostatul electronic, montat de regulă direct pe țeavă sau pe un racord în cruce/5 căi;

• De aici, apa este împinsă spre:

1. • vasul de expansiune (dacă este integrat);
   • restul instalației (robinete, baie, irigații etc.).

Este important ca presostatul să fie amplasat corect pe orizontală, să nu fie expus la îngheț și să fie accesibil pentru intervenții.

Elemente obligatorii în schemă:

• Supapă de sens – între pompă și presostat;
• Racord flexibil sau amortizor de vibrații – pentru a proteja presostatul și instalația;
• Robinet de golire – pentru întreținere sezonieră;
• Vas de expansiune – pentru stabilizarea presiunii;
• Tablou de protecție electrică – pentru siguranță la suprasarcină, scurtcircuit sau variații de tensiune.

Montaj pas cu pas – ghid simplificat pentru orice gospodărie

Montajul unei pompe submersibile cu presostat electronic poate părea complicat la început, dar dacă urmezi pașii corecți, vei avea un sistem funcțional și fiabil, gata să alimenteze casa sau grădina cu apă curată. Iată cum ar trebui să decurgă instalarea:

Pregătirea puțului și verificarea adâncimii

Înainte de orice, asigură-te că:

• Puțul are o adâncime suficientă și este curat;
• Nivelul apei este stabil și nu fluctuează brusc;
• Ai măsurat corect adâncimea de imersie necesară pentru pompă.

Pompa trebuie poziționată la minimum 1 metru de fundul puțului, pentru a evita absorbția sedimentelor.

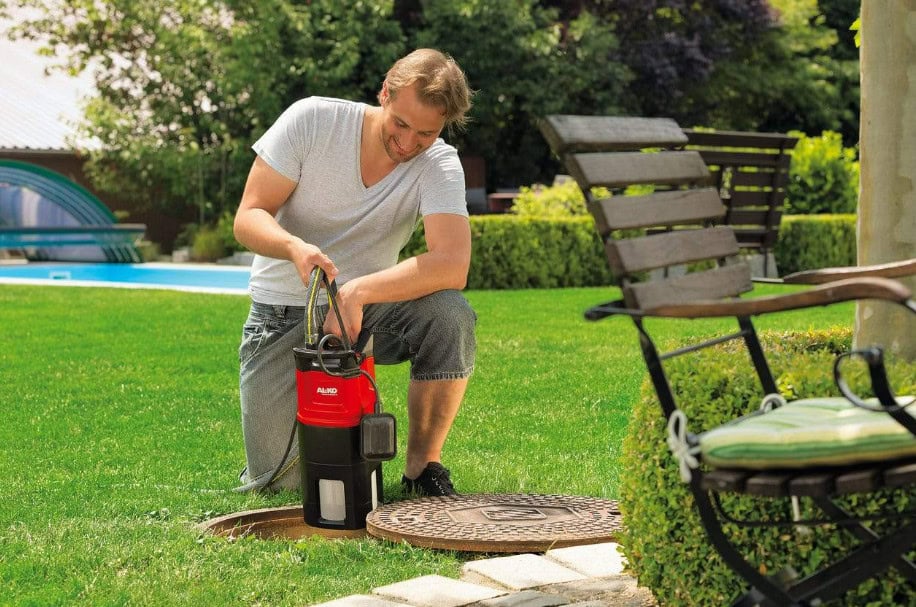

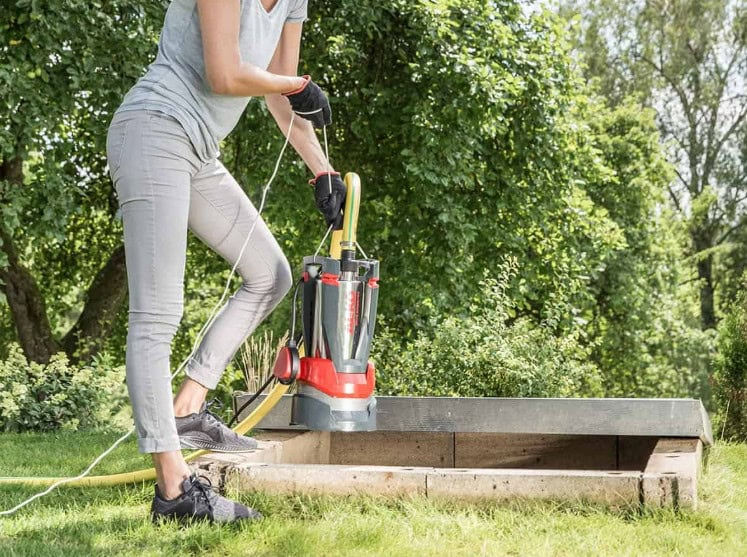

Coborârea pompei submersibile

Leagă pompa de cablul de susținere (din oțel inoxidabil sau polipropilenă) și conectează furtunul de refulare la ieșirea pompei. Este recomandat să:

• Folosești coliere metalice pentru fixare etanșă;
• Nu tragi de cablul de alimentare în timpul coborârii;
• Montezi supapa de sens la ieșirea pompei, dacă nu este deja integrată.

Montajul presostatului și al restului instalației

După ce pompa este coborâtă în puț, urmează racordarea la sistemul de distribuție:

• Montează presostatul pe linia de refulare, într-un loc accesibil;
• Adaugă un racord flexibil între pompă și presostat;
• Conectează un vas de expansiune, dacă este cazul;
• Completează cu robineți, manometru, racorduri și supape.

Conectarea electrică

Alimentează presostatul dintr-o priză cu împământare sau, preferabil, dintr-un tablou electric cu protecție diferențială. Conectează pompa la ieșirea din presostat și verifică sensul corect al firelor. Nu porni sistemul înainte de a umple conducta cu apă și de a verifica etanșeitatea tuturor îmbinărilor.

Reglare corectă a presostatului electronic – pentru eficiență și durabilitate

Un presostat electronic modern vine, în general, preconfigurat din fabrică, dar este important să înțelegi cum funcționează și ce opțiuni ai pentru reglaje. Iată ce trebuie să știi:

Spre deosebire de cele mecanice, presostatele electronice nu oferă reglaje clasice cu șurub, ci au un prag fix de presiune la care pornesc pompa (de obicei 1.5 sau 2 bari) și opresc alimentarea atunci când fluxul de apă încetează. Dacă vrei o reglare mai fină, alege un model cu afișaj digital și butoane de setare.

Dacă sistemul include un vas de expansiune, verifică și presiunea internă a acestuia (cu un manometru tip auto). În mod ideal, presiunea din vas trebuie să fie cu 0.2 bari mai mică decât presiunea de pornire a pompei. Pentru reglaj:

• Dezactivează presostatul;
• Depresurizează instalația;
• Folosește o pompă de mână pentru ajustare;
• Repornește sistemul și verifică funcționarea.

După montaj și reglaje:

• Deschide un robinet și verifică dacă pompa pornește;
• Închide robinetul – pompa trebuie să se oprească automat;
• Verifică dacă nu există pierderi de apă, zgomote sau vibrații anormale;
• Monitorizează presiunea cu ajutorul manometrului, dacă ai unul montat.

Acest proces te asigură că ai un sistem echilibrat, eficient și durabil.

Întreținere și verificări periodice – cheia durabilității sistemului

Oricât de bine ar fi realizat montajul, un sistem cu pompă submersibilă și presostat electronic necesită întreținere regulată pentru a funcționa eficient pe termen lung. Iată care sunt cele mai importante acțiuni de verificare și mentenanță:

• Curățarea periodică a filtrelor

Multe pompe submersibile sunt echipate cu un filtru de aspirație, care oprește impuritățile mari din apă. Acest filtru poate deveni colmatat cu nisip, nămol sau resturi organice.

Soluție: scoate pompa o dată sau de două ori pe an (în funcție de calitatea apei) și curăță filtrul cu apă curată și o perie moale.

• Verificarea vasului de expansiune

Dacă ai instalat un vas de expansiune, trebuie să-i verifici presiunea internă (cu un manometru auto) cel puțin o dată la 6 luni. Scăderea presiunii poate duce la cicluri scurte ale pompei.

Soluție: ajustează presiunea din vas conform valorii de pornire a pompei (cu 0.2 bari mai mică) și înlocuiește supapa Schrader dacă pierde aer.

• Testarea funcționării presostatului

Presostatul electronic trebuie să pornească și să oprească pompa corect, în funcție de consum. Dacă observi că pompa pornește de mai multe ori la o simplă deschidere de robinet sau nu pornește deloc, e semn că presostatul necesită înlocuire sau curățare.

Soluție: testează sistemul lunar, deschizând și închizând robinetele, și urmărește timpul de reacție al pompei.

• Verificarea conexiunilor electrice

Contactele electrice trebuie să fie bine izolate, ferite de umiditate și îmbătrânire. În special la îmbinările exterioare, expunerea la soare sau apă poate duce la oxidare sau scurtcircuite.

Soluție: inspectează cablurile o dată pe sezon, folosește cutii de conexiuni IP67 și aplică vaselină dielectrică la îmbinări.

Recomandări finale pentru un montaj corect și durabil

Instalarea unei pompe submersibile cu presostat electronic poate părea inițial o provocare, dar cu informațiile potrivite și atenție la detalii, este un proiect perfect realizabil chiar și de către un gospodar obișnuit. Iată principalele idei de reținut:

• Respectă schema corectă de montaj, cu toate componentele necesare (supapă de sens, vas de expansiune, racorduri adecvate);
• Alege materiale de calitate, pentru a evita reparații costisitoare în viitor;
• Montează presostatul pe orizontală, respectând sensul de curgere și recomandările producătorului;
• Verifică periodic întreg sistemul, inclusiv presiunea vasului, filtrele și conexiunile electrice;
• Nu subestima importanța protecției electrice – folosește siguranțe, prize cu împământare și protecții diferențiale.

Un sistem bine montat și întreținut poate oferi ani de funcționare fără griji și un confort considerabil, atât în gospodărie, cât și în grădină. Iar dacă ai nevoie de echipamente fiabile, pompe submersibile, presostate electronice sau accesorii pentru montaj,  descoperă tot ce îți trebuie pe travandi.ro.
